ATARI VCS 2600 Paddle Tuning
* Pimp Your Paddle *

ACHTUNG!
Für blutige Hände, zerstörte Hardware und sonstige Schäden an der Umwelt, die durch eure Arbeit an den
Paddles entstehen, tragt ihr die volle Verantwortung. Aber jeder, der einigermaßen geschickt im Werken
Unterricht war (ja damals), sollte das relativ locker schaffen. Ansonsten: zurück zur Suchmaschine!

Alle anderen Interessierten, die nur mal ein Paddle von innen sehen wollen, dürfen natürlich weiterlesen. ; )



Video Olympics
    JITTER !
 Ja, das ist der katastrophale Effekt, der nach jahrelangem Spielspaß, mit so
    fantastischen Spielen wie Super Breakout, Video Olympics und Warlords, auftreten kann.
    (Unsachgemäße Lagerung schließe ich jetzt einfach mal aus, weil wenn das der Fall wäre,
    würdest du dann dein Paddle restaurieren wollen? ... höchstens um das schlechte
    Gewissen zu beruhigen ; )

    Um das Paddle wieder fit für die kommenden Jahre zu machen, muss es komplett zerlegt
    werden, denn nur eine gründliche Reinigung beseitigt das Problem. Man kann das
    Paddle-Poti natürlich mit Druckluft und Reinigungsalkohol vollpumpen, für die optimale
    Kontrolle, sollte man allerdings Joysticks mit Buttons machen und sich das Teil
    ordentlich zur Brust nehmen.

    So, genug Prolog, jetzt geht's zur Sache!




Unser heutiger Patient:
das Paddle für's Atari VCS!


Das Paddle

Unsere Mission:
Wiedererlangen der präzisen Steuerung für ungeahnte Highscores!


    Folgendes Zeugs wird benötigt:Werkzeug
1. passende Schraubenzieher und eine Zange

2. Wattestäbchen und Papier

3. Reinigungsmittel: IPA (Reinigungsalkohol) und eventuell Kontakt 40, 60 o.ä.

4. Zeit und Geschick


Folgendes Zeugs wird *nicht* benötigt:
       1. Grobmotorik
       2. Ungeduld
       3. Leute, die einem kopfschüttelnd reinquatschen

    Sollten jetzt erste Zweifel und Bedenken auftreten - oben im Browser ist der Zurück-Button.



Zuerst ziehst du das Paddle-Drehrad ab (das große runde Ding, an dem man wild rumdreht).
Ganz vorsichtig! Einfach nur das Paddle fest im Griff halten und das Rad langsam und
gerade nach oben abziehen. Dabei NICHT drehen, denn wenn man daran zieht, drückt man
die Kontakte im Poti zusammen und wenn man dann dreht, könnte das den Kontakten nicht
gut bekommen.

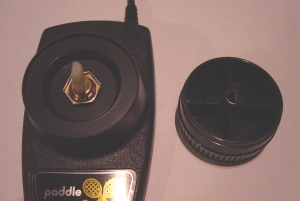

Wenn das Teil ab ist, sieht das Paddle so aus:
Drehrad abgezogen


 Paddle Rückansicht



    Jetzt können die zwei Schrauben auf der Rückseite

    entfernt und das Paddle geöffnet werden.

    Auch behutsam, sonst fliegen einem die
    Einzelteile um die Ohren - was allerdings nicht so

    schlimm wäre, weil du hier ja die Bilder hast, die
    zeigen, wo die Teile hingehören.

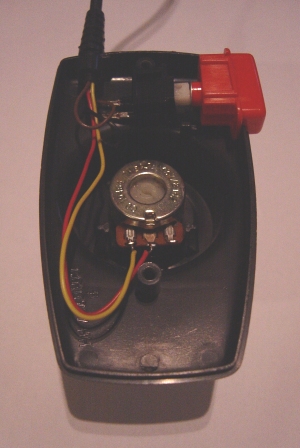

Innen sieht's jetzt so aus:
paddle open
Tote Fliegen und der Staub des letzten
Jahrtausends werden nicht weiter benötigt
und können weggepustet werden.


            Der Paddle Button kann entnommen werden.
            Eventuell ist noch eine Unterlegscheibe dazwischen,
            die zum Schluß wieder an ihrem Platz sein sollte.
                            Paddle Button

      Gewinde
Um das Poti (das wertvolle Herz) unseres Paddles
zu entnehmen, muss die Mutter auf der Oberseite
abgedreht werden. Vielleicht ist sie schon locker,
dann geht's mit der Hand. Ansonsten vorsichtig mit
einer Zange lockern und mit den Fingern abdrehen.



Jetzt fällt dir das Poti in den Schoß.

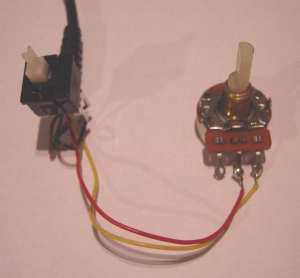

Potentiometer & Button

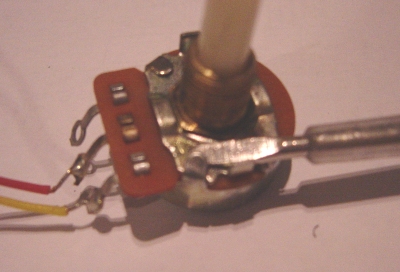

Oben sind je nach Revision vier oder zwei Metallzungen, die alles zusammenhalten.
Die müssen mit einem Schraubenzieher langsam und vorsichtig hochgebogen werden.
Wirklich, langsam, vorsichtig, behutsam und mit Respekt. Nimm kein Messer oder ein
anderes scharfes Werkzeug dafür, denn hierbei kann man sich wirklich leicht in die
Finger holzen. Einfach genug Zeit und Ruhe mitbringen, dann klappt das schon.
                    Poti aufbiegen


Auch sollten die Zungen nur so weit nach oben gebogen werden, dass das Gewinde und
der Rest daran vorbei kommt.
                               Laschen oben

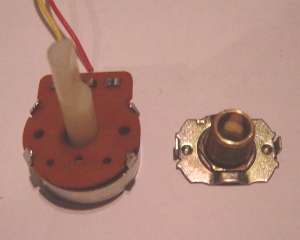

        Das Gewinde wird zuerst abgezogen ...   Gewinde ab

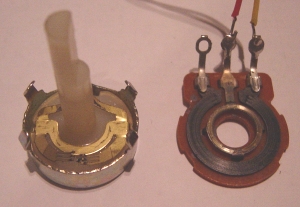

        danach die obere Platine ...  Poti offen

Zerlegt sieht man dann folgende Teile vor sich liegen:
Poti Details

Mit den Wattestäbchen und Reinigungsalkohol kann man sich jetzt austoben - alles muss raus!
Also der ganze Dreck zumindest - den schwarzen Abrieb kann man auf dem Bild gut erkennen.
Die mit IPA getränkten Wattestäbchen drehend über die Kontaktlaschen ziehen. Mit der Ecke
eines Stücks Papier kommt man gut zwischen die Beinchen und unter die Halterung.
Die Ringe auf der Platine gründlich reingen. Danach nach belieben leicht mit Kontakt 40 auf
einem Wattestäbchen einreiben. Eigentlich reicht es aber, wenn man nur ausgiebig mit IPA reinigt.
Die Fassung auch reinigen. Die Schmiere kann weg. Auch hier vielleicht nochmal das
Wattestäbchen mit Kontakt 40 rein, dann gleitet das Plastik eventuell etwas besser.


Die Kontakte sollten auf gleicher Höhe sein. Liegt eine Seite etwas tiefer einfach
vorsichtig etwas nach oben biegen. Nur leicht antippen, nicht verbiegen!
Kontakte dreckig     Stift     Stift Seite



Kontakte sauber!
SAUBER !

Poti wieder zusammensetzen und testen, denn erst, wenn alles einwandfrei funktioniert, sollte das
Poti geschlossen werden. Die Metallzungen könnten durch häufiges Biegen ermüden und abbrechen.
Mit drei oder zwei gegenüberliegenden Halterungen sollte noch alles halten, optimal ist
das allerdings nicht, also lieber einmal richtig und nie wieder.
Läuft alles reibungslos, Poti schliessen, Poti ins Gehäuse stecken,
Mutter drauf (glatte Seite nach unten), Rad drauf, letzter Dreh-Test, Button rein,
Paddle zu, Schrauben rein - fertig!
Falls der zweite Spieler auch glücklich werden soll, muss das ganze nochmal
beim zweiten Paddle gemacht werden. *uff*
Glückwunsch!
Der Jitter ist Geschichte ! Er war ein harter Endgegner, aber du hast ihn besiegt.
Einer heißen Warlords 4 Spieler Partie steht jetzt nichts mehr im Wege.
Wir wünschen viel Spaß und ein langes Leben eurer Atari Konsole!
